LCTE-MINI-E2O2

LCTE-MINI-E2O2 是 EtherCAT 从端模块，具有2路高速编码器采集和2路位置比较触发功能，帮助机器和设备制造商同时使用多个比较触发器进行AOI检测、点胶，组装等视觉飞拍相关应用。

所属分类：

Mini触发模块

关键词：

咨询我们

下载

产品规格：

项目	参数
产品系列	MINI系列
产品名称	LCTE-MINI-E4O4
尺寸	5812568mm

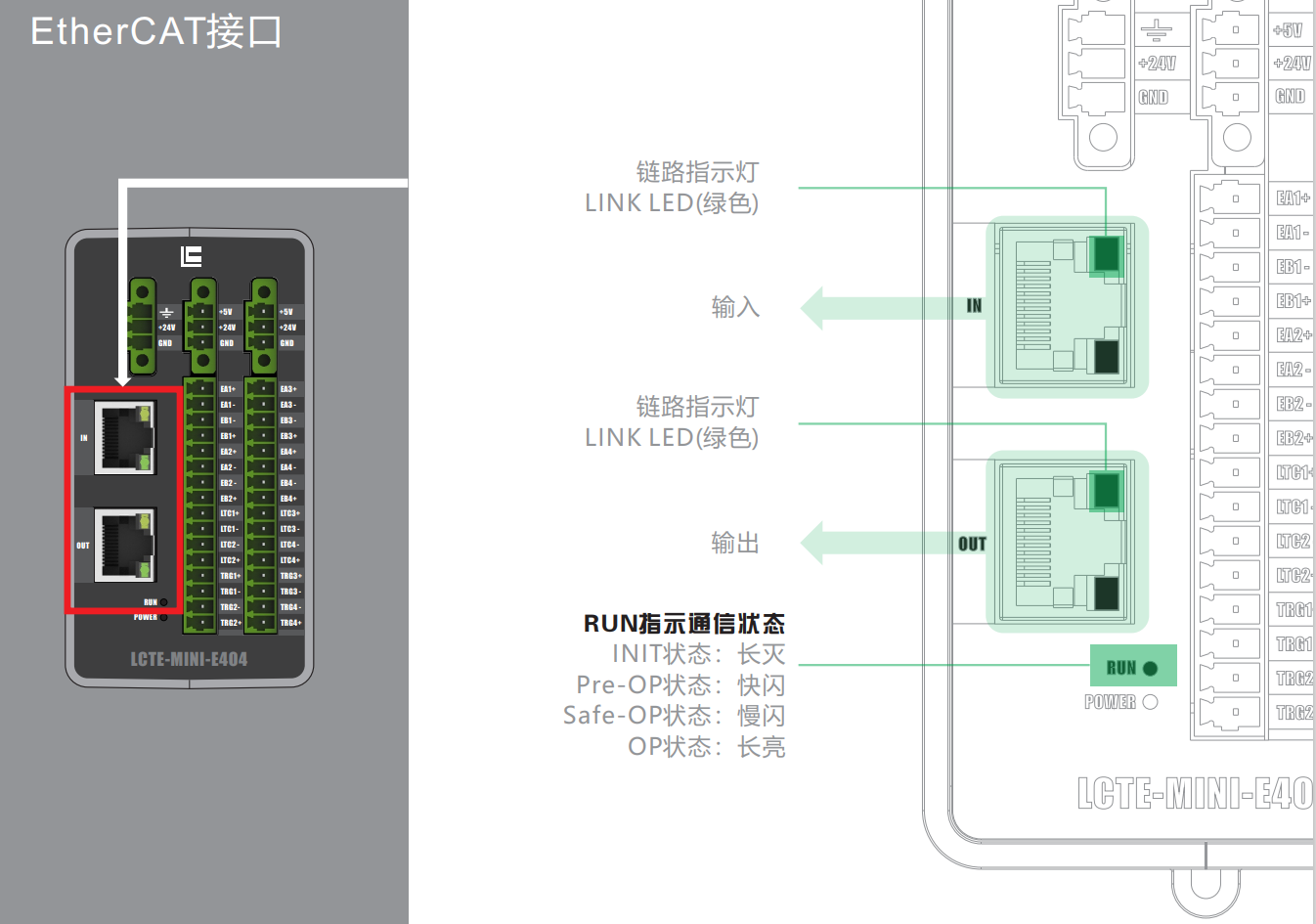

网络接口	100Mbps EtherCat
网络协议	EtherCat

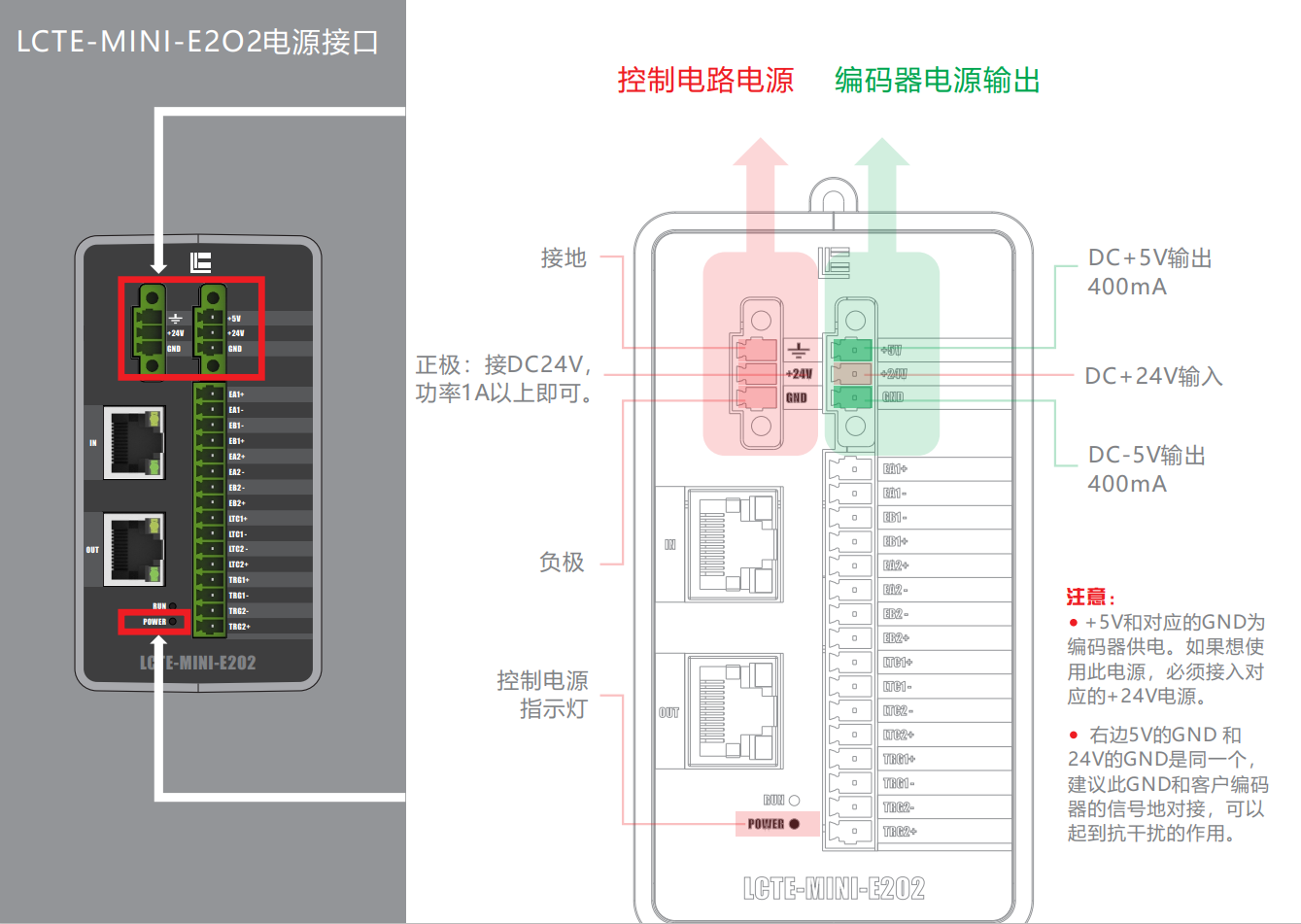

供电	24V DC

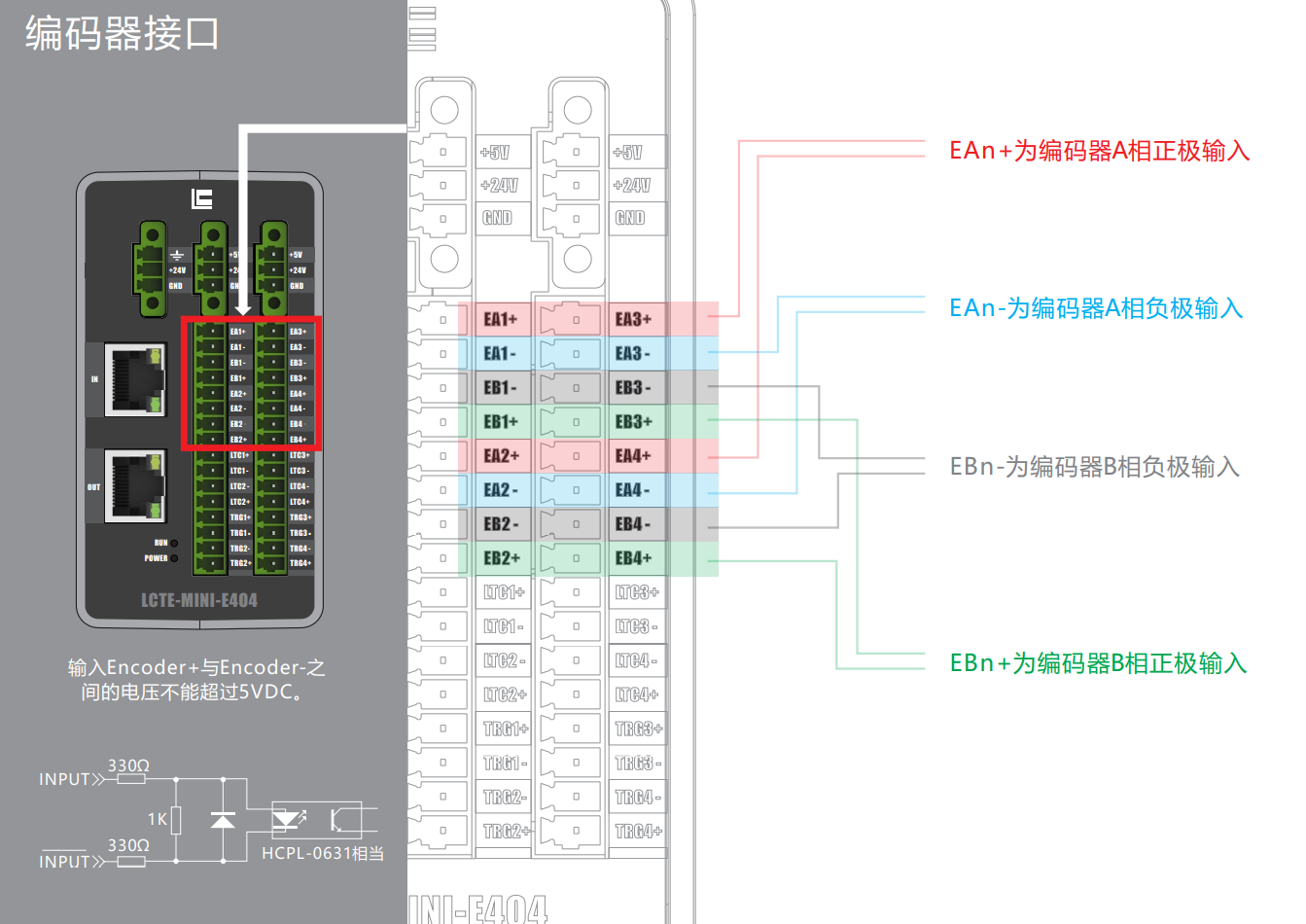

编码器接口	4路，差分输入，AB相信号
输出接口	4路，差分输出，RS422电平
工作温度	0~60°
相对湿度	95%，无冷凝

10路线性比较器—line_comparator
• 每路线性比较器可以通过输入映射到四个编码器输入上。
• 每路线性比较器可以通过输出映射到四个trigger_out输出上。
• 触发方向由起始点决定。

4路预设定比较器---pre_comparator
• 每路线性比较器可以通过输入映射到四个编码器输入上。
• 每路线性比较器可以通过输出映射到四个trigger_out输出上。
• 触发方向可以设置成正向、反向、双向。

4路编码器锁存功能---LTC_encoder
• 每路编码器单独对应一个SRAM缓冲区域。
• 每路最多可以存储20万个点。
